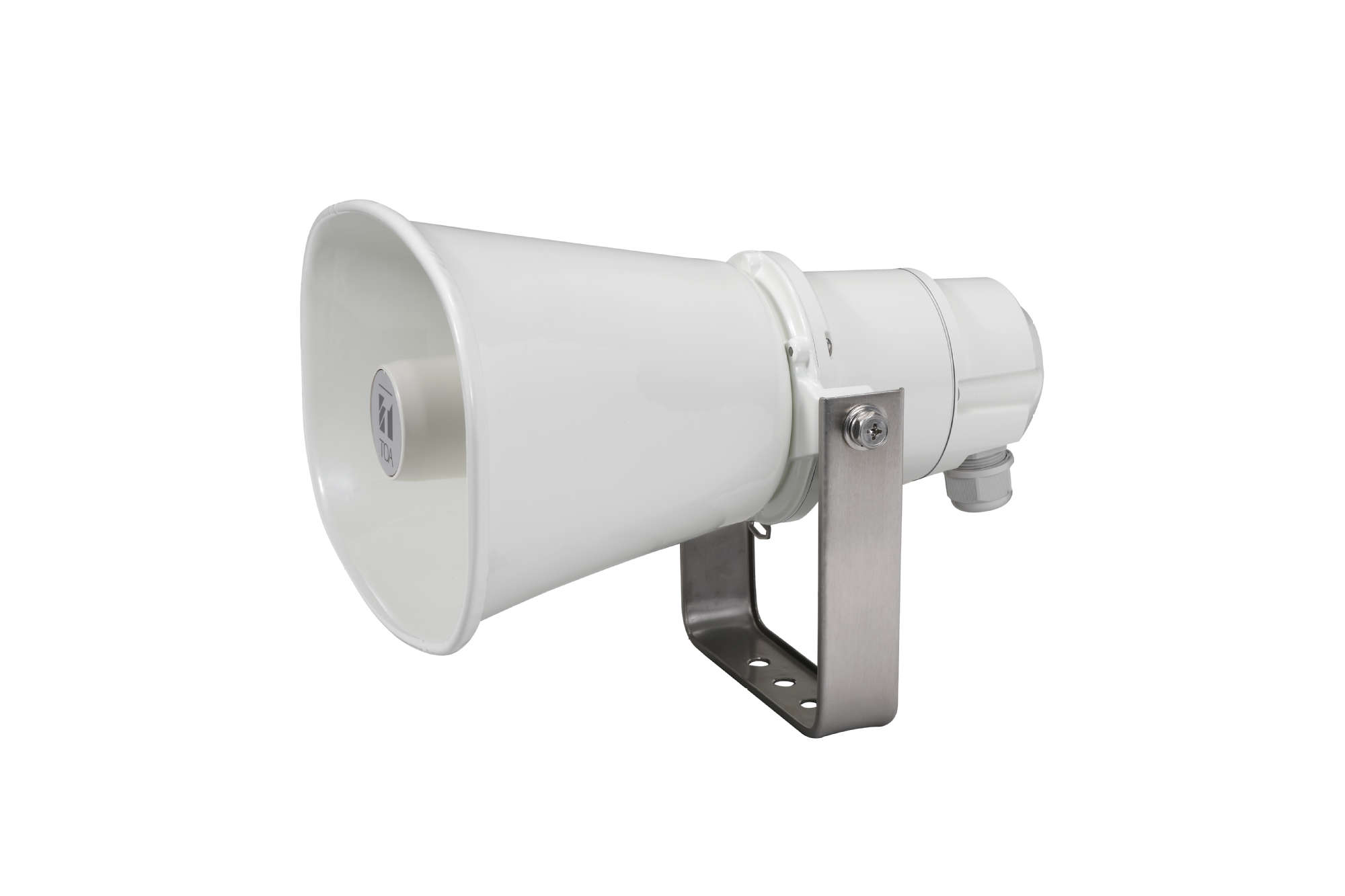

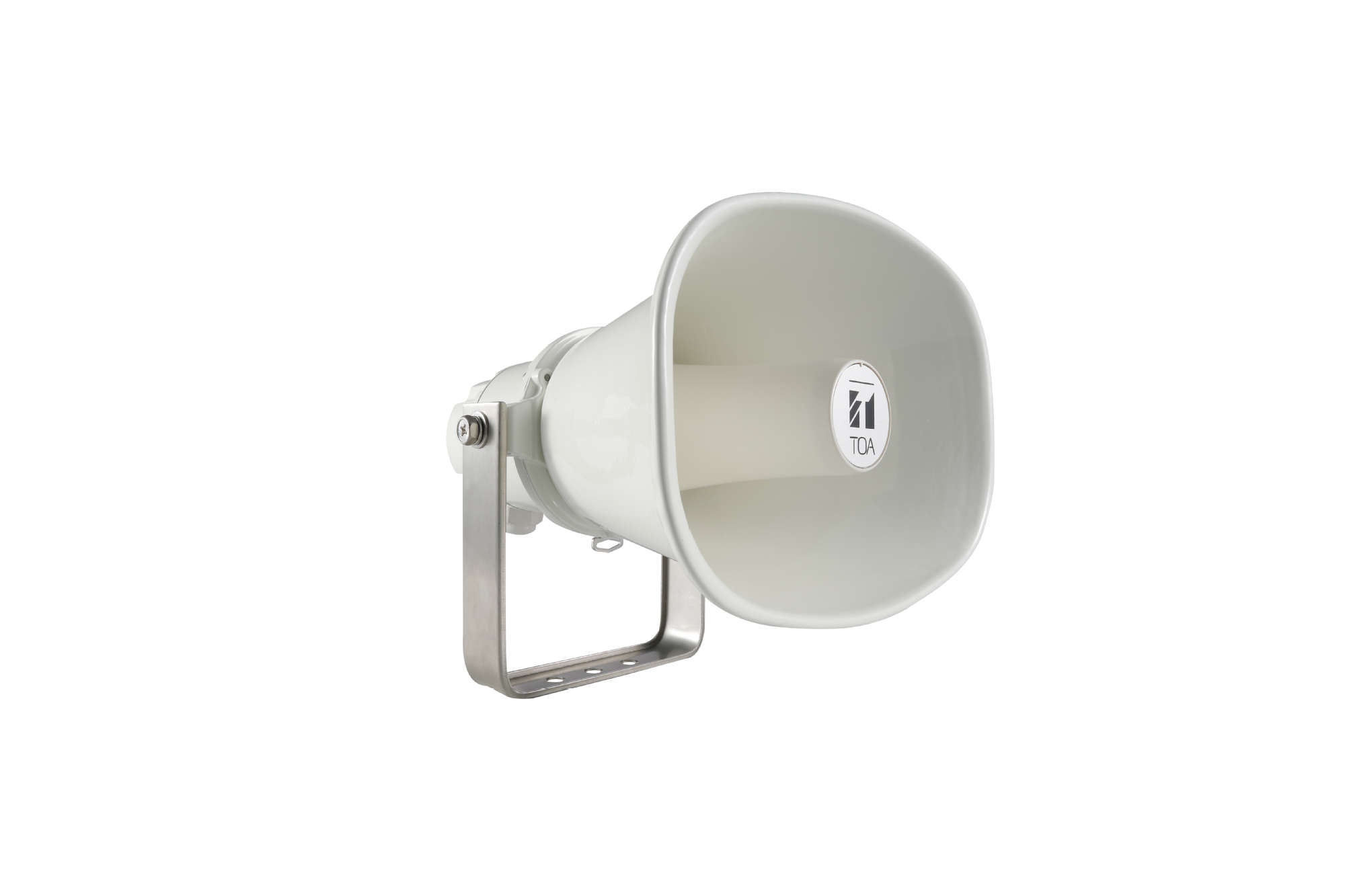

IP-A1SC15
IP 혼 스피커
IP-A1SC15
네트워크에 접속 가능한 소형 경량으로 명료성 좋은 헌형 스피커입니다.IP66대응과 널리 사용 온도 범위에 인한 환경 성능을 실현하고 있습니다.IP카메라의 공통 프로토콜으로의 대응으로 비디오 관리 시스템(VMS)과 높은 친화성을 갖습니다.또 SIP대응으로 IP전화 시스템(IP-PBX)페이징이 가능합니다.10개의 멀티 캐스트 포트를 사용함으로써 그룹 방송에도 대응하고 있습니다.스피커가 내장된 메시지를 접점 제어 또는 리모트 API(HTTP)의 방송할 수 있습니다.
- 124dB (PoE+ powered) with IP66 rating for outdoor installations
- Receive SIP audio, ONVIF and Multicast
- Local broadcast using internal audio files
- 8W (PoE)/15W(PoE+) built-in amplifier
- 2 control inputs and 1 control output
- HTTP commands (receive)
- Audio file storage (20 files, total 80MB, WAV/MP3)
- Playback programs (Repeat, Weekly Timer)
- PoE/PoE+ powered
사용전원
PoE+(IEEE802.3at 클래스 4), PoE(IEEE802.3af 클래스 3)
소비전력
22W( PoE+ 전원 공급 , 정격 출력시 )
13W( PoE 전원 공급 , 정격 출력시 )
5W( IEC62368-1 )
13W( PoE 전원 공급 , 정격 출력시 )
5W( IEC62368-1 )
Amplifier Rated Output
15 W (at PoE+ powered), 8 W (at PoE powered)
주파수응답
280 Hz ~12.5 kHz
감도
112dB( 1W, 1m )( 500Hz - 2.5kHz, 피크 레벨 )
Maximum Sound Pressure Level
124dB( PoE+ 전원 공급시 , 15W, 1m )( 500Hz - 2.5kHz, 피크 레벨 )
121dB( PoE 전원 공급시 , 8W, 1m )( 500Hz - 2.5kHz, 피크 레벨 )
121dB( PoE 전원 공급시 , 8W, 1m )( 500Hz - 2.5kHz, 피크 레벨 )
Audio Codec
Opus, PCMU (G.711u), PCMA (G.711a), G.722
Broadcasting Mode
SIP 방송 모드 : PCMU/PCMA/G.722
멀티캐스트 방송 모드 : PCMU/PCMA/G.722, 최대 20 포트
VMS 방송 모드 : 오디오 백 채널 , PCMU
내부 메시지 브로드캐스트 모드
참고 : 우선 순위 설정기능으로 각 방송모드에 대한 재생순위 설정가능.
멀티캐스트 방송 모드 : PCMU/PCMA/G.722, 최대 20 포트
VMS 방송 모드 : 오디오 백 채널 , PCMU
내부 메시지 브로드캐스트 모드
참고 : 우선 순위 설정기능으로 각 방송모드에 대한 재생순위 설정가능.
Sound Source Files
최대 20 개 메시지 ( 최대 녹음 용량 80MB )
지원되는 파일 형식
WAV 파일 8/16/44.1/48 kHz 샘플링 주파수 , 8/16 비트 , 모노럴 / 스테레오
MP3 파일† 32/44.1/48kHz 샘플링 주파수 , 64 - 320kbps, CBR/VBR, 모노럴 / 스테레오
재생 반복: 재생 횟수(1~10회), 지속 시간(5~3600초) 또는 타이머(시작 시간부터 종료 시간까지)
간격 시간: 0~99초, 지연시간: 0~99초
트리거 제어 입력 또는 리모트 API (HTTP)
지원되는 파일 형식
WAV 파일 8/16/44.1/48 kHz 샘플링 주파수 , 8/16 비트 , 모노럴 / 스테레오
MP3 파일† 32/44.1/48kHz 샘플링 주파수 , 64 - 320kbps, CBR/VBR, 모노럴 / 스테레오
재생 반복: 재생 횟수(1~10회), 지속 시간(5~3600초) 또는 타이머(시작 시간부터 종료 시간까지)
간격 시간: 0~99초, 지연시간: 0~99초
트리거 제어 입력 또는 리모트 API (HTTP)
네트워크 I/F
100BASE-TX, MDI/MDI-X, RJ-45
네트워크 프로토콜
TCP/IP, UDP, HTTP, RTP, RTSP, ARP, ICMP, IGMPv3, NTP, SIP (RFC3261)
제어 입력
2 채널 , 무전압 접점 입력 , 개방 전압 5 V DC, 합선 전류 2 mA 이하 , 착탈식 터미널 블록 (3 핀 )
제어 출력
1 채널 , 개방 집전 출력 , 내전압 : 30 V DC, 제어 전류 : 50 mA 이하 , 착탈식 터미널 블록 (3 핀 )
표시
LAN LINK/ACT( 녹색 ), STATUS( 주황색 )
Clock Accuracy
±13 seconds per month
Time Adjustment
수동 시간 설정, NTP 서버별 시간 조정
Power Outage Protection Period
24시간(RTC 시간 유지, 40°C(104°F)에서)
방진/방수 성능
IP66
동작 온도
–30 °C to +55 °C (–22 °F to +131 °F)
동작 습도
90 % RH 이하 ( 결로 없음 )
마감
혼 플레어 및 외형 마감: 알루미늄 , 오프화이트 (RAL 9010 동등 ), 페인트
리플렉터 혼: ABS 수지 , 오프화이트 (RAL 9010 동등 )
후면커버: PC 수지 , 오프화이트 (RAL 9010 동등 ), 페인트
브래킷 , 나사 및 볼트: 스테인레스강
리플렉터 혼: ABS 수지 , 오프화이트 (RAL 9010 동등 )
후면커버: PC 수지 , 오프화이트 (RAL 9010 동등 ), 페인트
브래킷 , 나사 및 볼트: 스테인레스강
치수
222 (W) x 211 (H) x 276 (D) mm (8.74" x 8.31" x 10.87")
중량
1.4 kg (3.09 lb)
부속품
Rear cover x 1, Removable terminal plug (3 pins) x 2
별매품
스피커 장착 브래킷 : SP-131, SP-201, SP-301
폴 밴드 :YS-60B
폴 밴드 :YS-60B
Note: Take special care to avoid mounting this speaker directly to structures (such as ski lift towers) that generate large amounts of vibration. Also, do not use this speaker in environments where it may be exposed to oil or other chemicals, as mounting parts could rapidly deteriorate, possibly resulting in personal injury or other accidents due to the speaker falling.
*ONVIF is a registered trademark of ONVIF Inc.
*These specifications apply to the firmware version 3.1.0 or later. For the latest specifications and firmware, please refer to the TOA DATA Library (https://www.toa-products.com/international/)
*ONVIF is a registered trademark of ONVIF Inc.
*These specifications apply to the firmware version 3.1.0 or later. For the latest specifications and firmware, please refer to the TOA DATA Library (https://www.toa-products.com/international/)
전체 스팩을 보려면 테이터시트를 다운로드 하세요.
옵션 액세서리
The IP horn loudspeaker shall be able to support various standard network protocols and forums such as API (Application Programming Interface), and shall be able to complement VMS (Video Management System) and other network video integration systems.
For the deployment of multiple speakers, multi-cast paging shall be made possible via a SIP microphone or telephone.
The device shall be protected against the ingress of water and dust to IP 66 standards and shall be SIP compliant to broadcast clear and intelligible messages over a wide area via a single network cable.
There shall be two no-voltage control input and an open collector output for broadcast; internal audio source, calling to a SIP telephone and an external beacon, etc.
Remote settings of the IP horn loudspeaker shall be achieved by connection to a Windows® based personal computer and by using the PC’s browser, operational settings, functions, speaker volumes and system status can be achieved.
The frequency response of the loudspeaker shall be between 280 Hz – 12.5 kHz measured on axis with a Sound Pressure Level (SPL) of 124 dB measured at 1 meter with a power input of 15 watts or 121dB with a power input of 8 watts measured at 1 meter. The internal class-D amplifier shall be capable of producing up to 8 watts of power using PoE and up to 15 watts of power when using PoE+.
The IP horn loudspeaker shall operate in temperature conditions of between -30 to + 55 °C (-22 to 131 °F) and shall be constructed from aluminum with an ABS resin reflector horn finished in an off-white (RAL 9010 equivalent), bracket, screws and bolts shall be stainless steel. Dimensions shall be 222(W) ×211(H) ×276(D) mm (8.74“ × 8.31“ × 10.87 “) weighing 1.4kg (3.09 lb).
Optional extras:
Speaker Mount Bracket: SP-131, SP-201, SP-301
Pole Band: YS-60B
manufactured by TOA Corporation
Manufacturer: TOA Corporation
Model: IP-A1SC15
